立式气流筛的结构组成以及特点都有哪些？

发布日期：2016-01-04 浏览次数：243次文章来源：振泰机械作者：振泰机械

立式气流筛又称为LQS气流筛分机，该机是一种对微细粉进行有网筛分的高精度筛分设备，现已广泛应用于化工、医药、食品、造纸、冶金、建材、橡胶、机械等行业。立式气流筛可对细度范围在80-500目内的粉状物料很好的连续筛分，筛网可任意更换。具有筛分效率高、产量大，细度精确、无超径混级现象，筛网立装不荷重、使用寿命长，适应细度范围广，全封闭结构，无粉尘溢散，噪音小能耗低、可连续作业，维修方便等特点。今天我们振泰机械将带大家了解一下立式气流筛的结构组成以及特点，希望能够帮助大家进一步了解它。

立式气流筛特点：

1、应用范围广，80-530目的粉状物料均可高效筛分；
2、筛分细度精确，无超级混级现象；
3、筛分效率高，可达到95%以上，产量高可达到普通振动筛的5-10倍或更高；
4、筛网垂直安装，不负重，使用寿命更长;
5、噪音小、耗电低，可连续作业，物粉尘污染；
6、可与各种磨机、风路并网配套使用;
7、设备设计精巧，坚固耐用，维护方便。

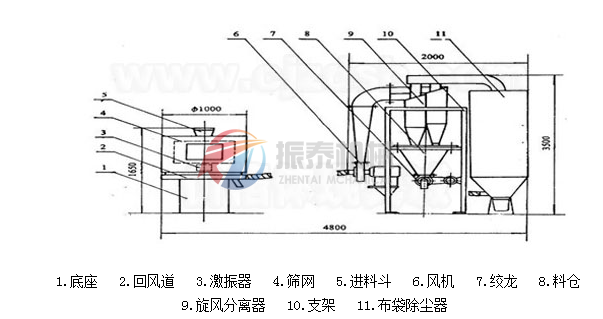

立式气流筛结构组成图：

气流筛结构图

立式气流筛分机摈弃重力势能作业原理，采用空气作载体，动能作功的作业原理。通过负压气流将物料与空气混合后，进入筛机风轮中间，通过风轮叶片施加足够的离心力，向桶型筛网喷射过网，经过蜗壳收集。超径物料不能过网，由自动排渣口排出，从而达到快速筛分之目的。主机是LQS气流筛粉机，上端筛体的密闭外壳内装有立式圆周筒形筛网；筛网内侧有装配有圆周形风轮，主轴通过装在底座内部的电动机驱动高速旋转后透网筛分。气流筛外壳的正上方装有进料斗及粗筛网，风道下部有特别设计的排渣口，电动机与主轴为皮带连接；风轮与进料斗下口形成隔层间隙。旋风分离卸料器及布袋除尘装置有正压引风机通过塑料波纹软管连接。
