振动电机

〖产品简介〗： YZU系列振动源三相异步电动机（简称振动电机）是DZSF直线振动筛分机、ZPS直排振动筛、ZSG矿用振动筛、ZD振动给料机、振动落砂机、振动放矿机等各种振动机械的通用激振源，以其优良的性能广泛用于煤炭、冶金、矿山、电力、粮食、化工、铸造、水泥、港口等行...

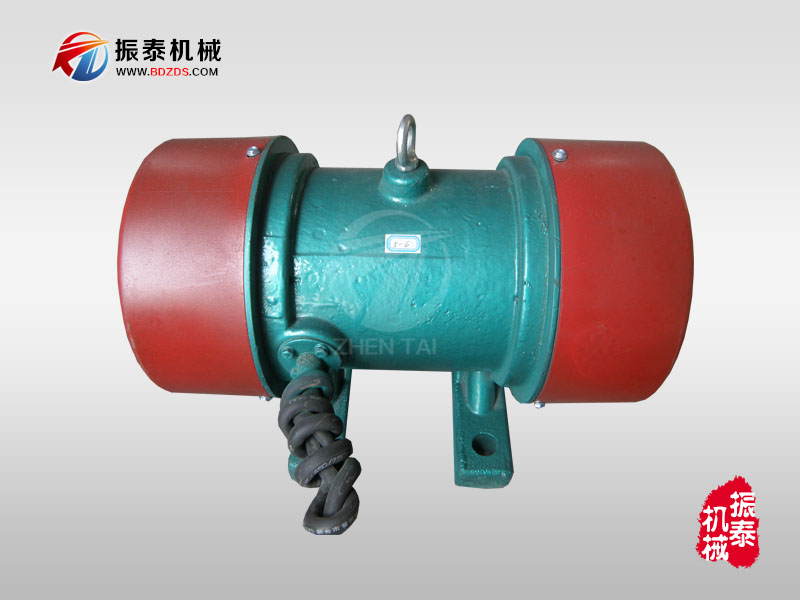

YZU卧式振动电机

浏览：241次添加时间：2014-04-01

〖产品型号〗：YZU5-6 〖所属分类〗：振动电机
〖应用领域〗：YZU系列振动源三相异步电动机（简称振动电机）是DZSF直线振动筛分机、ZPS直排振动筛、ZSG矿用振动筛、ZD振动给料机、振动落砂机、振动放矿机等各种振动机械的通用激振源，以其优良的性能广泛用于煤炭、冶金、矿山、电力、粮食、化工、铸造、水泥、港口等行业； YZU系列振动电机除了可以应用与一般振动机械外，还可以组合多种振动形式产品；如：垂直提升型，旋转振动型，摇晃振动型，组合直线型，组
〖适合物料〗：
〖材质说明〗：Q235A碳钢

Word说明书下载
PDF说明书下载

点击询价
振泰服务热线：0373-3337678

点击咨询[在线技术工程师]

分享到：

产品介绍

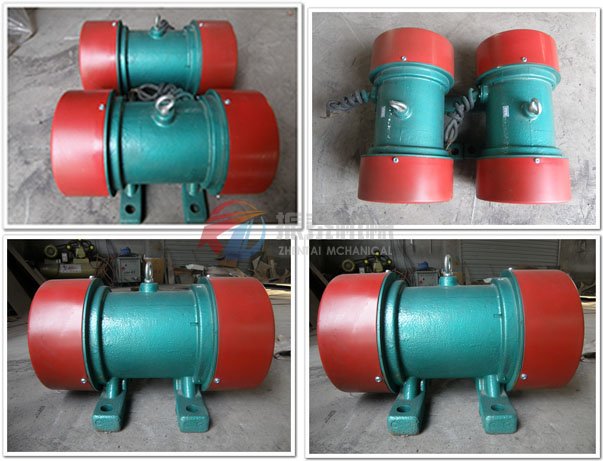

YZU型系列卧式振动电机概述：

YZU系列振动源三相异步电动机（简称振动电机）是DZSF直线振动筛分机、ZPS直排振动筛、ZSG矿用振动筛、ZD振动给料机、振动落砂机、振动放矿机等各种振动机械的通用激振源，以其优良的性能广泛用于煤炭、冶金、矿山、电力、粮食、化工、铸造、水泥、港口等行业；

YZU系列振动电机除了可以应用与一般振动机械外，还可以组合多种振动形式产品；如：垂直提升型，旋转振动型，摇晃振动型，组合直线型，组合长椭圆型，复合双频型，复合双振幅型等等；

YZU型系列卧式振动电机的工作原理：

YZU振动电机是将动力源与振动源合为一体的电动旋转式激振器，由特殊设计的铜线包外加两组偏心块组装而成，振动电机利用安装在转子轴两端的可调偏心块高速旋转产生的离心力得到的激振力；

YZU振动电机只需调节两端外侧的偏心块,使之于内侧偏心块形成一定的夹角，就可无级调整激振力。激振力:Fm=G/g×r×ω2 G：偏心块质量 g：重力加速度 r：偏心块质心与回转轴的距离 ω：电机旋转角频率振幅：S=1.8/(N/100)2×Fm/G Fm；

YZU型系列卧式振动电机型号说明：

YZU系列振动电机产品型号由三部分组成（如下示例）：

YZU-5-6

YZU-----------振动电机

5---------------最大激振力（千牛顿）

6---------------极数

YZU型系列卧式振动电机特点：

1、激振动力与功率配合得当,振动力大,机体重量轻,体积小,机械噪音低；

2、因为振动电机是强阻型振动而不是共振,所以有稳定的振幅；

3、振动频率范围大。电磁式激振器的振动频率是固定的,一般等于电源步率,而振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅；

4、受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机中,这种变化就非常小；

5、多机组合,可实现自同步能完成不同工艺要求；

6、可根据振动电机的安装方式改变激振力的方向；

7、只须调整偏心块的夹角,就可无级调整激振力和振幅；

8、维护保养简单,由于不像电磁式那样使用弹簧,因此类似间隙调整,重量调整等维修工作可以免除,仅需要定期维修轴承；

9、规格齐全,能满足各类振动机械的工作需要。

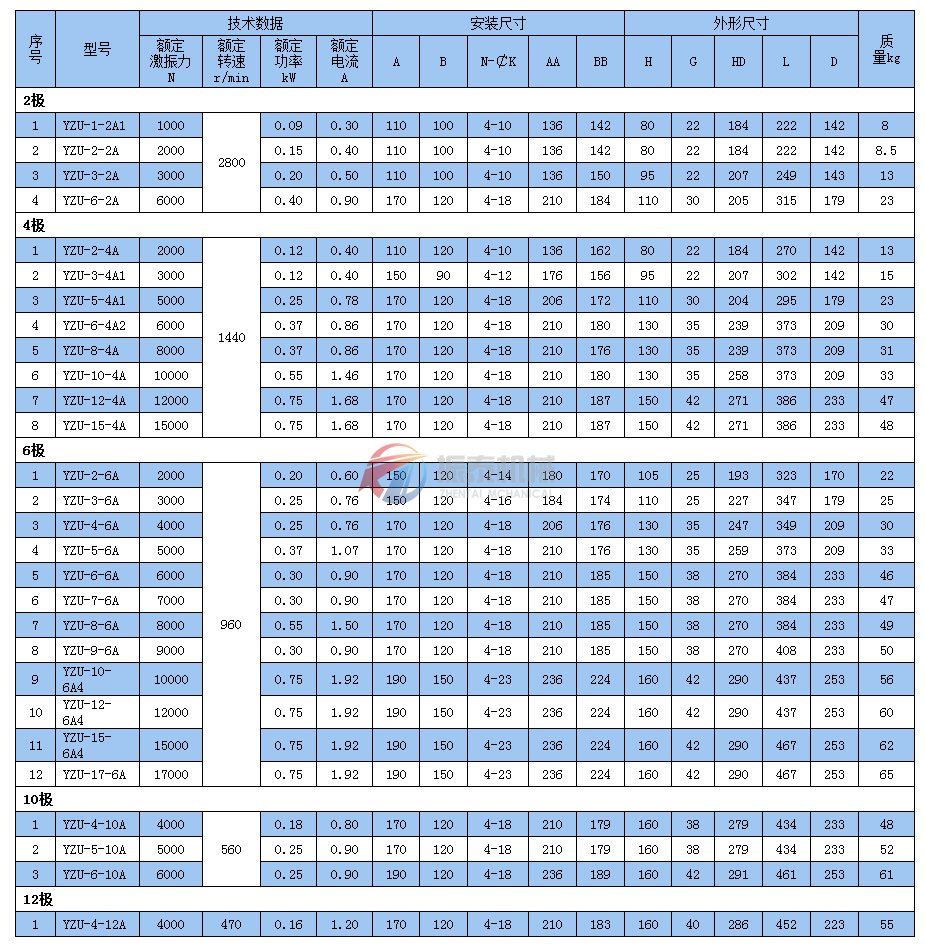

YZU型系列振动电机技术参数：

YZU型系列卧式振动电机的使用条件：

1、环境温度：随季节而变化，但不超过 40 度；

2、工作环境：海拔不超过 1000 米；

3、定子绕组绝缘体等级为 B 级，温升限值（电阻法）、不超过 80K；

4、发现滚动轴承油温升高，应立即停车检查原因加以消除；

5、振动电机在运转时若有冲击声应立即停车检查，并消除；

YZU型系列振动电机常见故障及处理方法：

一、开机后，电机不启动，应检查：

①、380V电源是否缺相；

②、电机接线处是否断相；

③、两端防护罩是否变形并磨擦偏心块；

二、开机后，电机噪音大、发热等，应检查：

①、振动机械与电机地脚接触面的粗糙度是否符合安装要求；

②、电机地脚与振动设备连接螺拴是否上紧；

③、主机振动加速度是否符合使用要求；

④、电机轴承是否缺润滑油；

三、调整偏心块后，振幅变化异常，应检查：

①、转轴两端偏心块是否均匀对称调节；

②、偏心块锁紧螺栓是否完全紧固；

③、振动电机转向是否得当；在两台振动电机同时工作的振动设备上.，其转向应该是相反的，当其转相不符合要求时，一定要单台调其相序，不要调两台振动电机总电源的相序。
